氫氣減壓撬技術解析：從結構原理到選型要點

在氫能產業鏈中，氫氣減壓撬承擔著將高壓氫氣精準調節至下游設備所需壓力的關鍵任務。無論是制氫出口、儲氫系統還是工業用氫場景，減壓撬都是保障氫氣安全、穩定輸送的核心裝備。

本文從氫氣減壓撬的結構原理出發，結合最新國家標準和技術實踐，幫助讀者全面了解這一專業設備。

一、什么是氫氣減壓撬？

· 氫氣減壓撬是一種集成化的氫氣壓力調節裝置，將一級調壓閥、二級調壓閥、切斷閥、安全閥、過濾器、控制系統等集成于一個撬裝底座上，實現“即插即用”。其主要功能包括：多級降壓：將高壓氫氣（如45MPa/20MPa）逐級降至下游設備所需的壓力等級

· 壓力穩定：無論上游壓力如何波動，保持出口壓力恒定

· 安全保護：超壓切斷、安全放散等多重保護

· 潔凈過濾：濾除氫氣中的雜質，保護下游精密設備應用場景：制氫項目：電解水制氫或天然氣重整制氫出口的穩壓與輸送

· 氫氣充裝站：長管拖車充裝前的壓力調節

· 工業用戶：化工、電子、冶金等行業的用氫系統

· 實驗室/科研：精密實驗所需的穩定氫氣壓力

燃料電池測試：為燃料電池測試臺提供穩定壓力

二、氫氣減壓的特殊性

2.1 氫氣與天然氣的關鍵區別

在討論氫氣減壓撬之前，需要明確一個關鍵技術差異：

關鍵結論：氫氣減壓時不會結冰，反而會升溫，因此氫氣減壓撬不需要配置換熱器。這是與CNG/LNG減壓設備最本質的區別。

2.2 氫氣減壓的溫升效應

· 根據焦耳-湯姆遜效應，實際氣體的節流膨脹過程會產生溫度變化。對于氫氣而言：在常溫（>202K）條件下，氫氣的焦耳-湯姆遜系數為負值

· 這意味著高壓氫氣減壓時，溫度會升高而非降低

· 溫升幅度與壓差相關，典型值約為每降壓1MPa升溫0.5-1.0℃以20MPa降至1.6MPa為例，氫氣溫度可能升高10-15℃。這一特性使得氫氣減壓撬：無需換熱器：不會出現天然氣減壓時的結冰風險

· 需考慮熱膨脹：設計時需為溫度升高留有余量

密封件耐溫：需考慮升溫后的長期可靠性

三、核心結構與工作原理

3.1 主要組成部分

3.2 多級減壓的必要性

o 雖然氫氣減壓時不會結冰，但仍需采用多級設計，主要原因包括：單級壓差過大風險：以45MPa降至1.6MPa為例，單級壓差超過40倍，會導致：

o 閥口流速過高，嚴重沖刷磨損

o 閥門工作在不穩定區，壓力波動大

1. 噪聲和振動問題

2. 穩壓精度要求：多級減壓可實現更精確的出口壓力控制

o 典型多級配置：

o 一級減壓：45MPa → 10MPa（抗高壓差設計）

o 二級減壓：10MPa → 1.6MPa（初步穩壓）

三級減壓：1.6MPa → 所需壓力（高精度穩壓）3.3 工作流程

1. 以某制氫項目氫氣減壓撬為例，其工作流程如下：氫氣進入：高壓氫氣（如20MPa）從制氫設備進入減壓撬入口

2. 一級過濾：通過過濾器去除管道焊渣、雜質

3. 一級切斷：氣動切斷閥常開，緊急時快速關閉

4. 一級減壓：由20MPa降至5MPa（抗高壓差閥）

5. 二級減壓：由5MPa精準穩壓至1.6MPa（高精度調壓閥）

6. 二級切斷：出口超壓時切斷閥動作

7. 安全放散：異常超壓時安全閥開啟泄放

計量輸出：可選配流量計計量后輸送至下游

四、氫氣的特殊設計要求

4.1 氫氣的特性對設備的要求

4.2 最新國家標準要求

2024年8月，住房城鄉建設部發布《氫能輸配設備通用技術要求（征求意見稿）》，對氫氣調壓設備提出了明確要求：

· 適用范圍：適用于城鎮氫能輸配系統用儲存設備、過濾設備、調壓設備、計量設備、安全防護設備等

· 適用于純氫介質和摻氫比例不超過20%、壓力不超過20.0MPa的天然氣摻氫燃氣臨氫材料要求：應經過試驗驗證，具有良好的氫相容性

· 防止氫脆和氫滲透現象的發生

· 應符合GB 50177、GB 50516、GB/T 29729、GB/T 34542等標準規定調壓設備要求：結構設計應考慮氫氣特性

安全設施需滿足防爆要求4.3 相關參考標準

氫氣減壓撬的設計、制造和檢驗需遵循以下標準：

五、選型要點

5.1 關鍵參數

5.2 選型步驟

· 第一步：明確應用場景制氫項目出口（電解水/天然氣重整）

· 氫氣充裝站入口

· 工業用戶用氫系統

· 實驗室/科研裝置第二步：確定壓力等級入口壓力：制氫設備出口壓力（通常5-20MPa）或儲氫系統壓力（最高45MPa）

· 出口壓力：下游設備需求（如1.6MPa、10MPa、35MPa等）

· 壓差大小：決定所需減壓級數第三步：計算流量需求根據下游用氫設備額定耗氫量

· 考慮同時使用系數

· 建議留20-30%余量第四步：確定精度等級精密工藝（如電子、燃料電池測試）：±1%高精度

· 普通工業用戶：±3-5%常規精度即可第五步：選擇配置方案單路/雙路配置（是否允許中斷供氣）

· 是否帶計量功能

· 是否帶遠程監控第六步：確定材質與防爆等級臨氫材料需經氫相容性驗證（316L是基礎選擇）

1. 防爆等級滿足現場危險區劃分5.3 選型注意事項氫相容性驗證：所選閥門、儀表、管材需提供氫環境使用證明或經驗證數據

2. 過濾器精度：建議5-10μm，保護下游調壓閥和精密設備

3. 焊接要求：所有臨氫焊縫應100%探傷，有可追溯記錄

4. 放散系統：泄放氫氣需引至安全區域，避免聚集

泄漏監測：建議設置氫氣泄漏報警探頭河北泰燃的經驗：我們在為客戶選型時，會重點核實閥門的氫相容性認證。2024年某制氫項目，客戶原計劃使用某品牌通用閥門，我們建議更換為經過氫環境驗證的型號，避免了后期氫脆風險。

六、工程案例

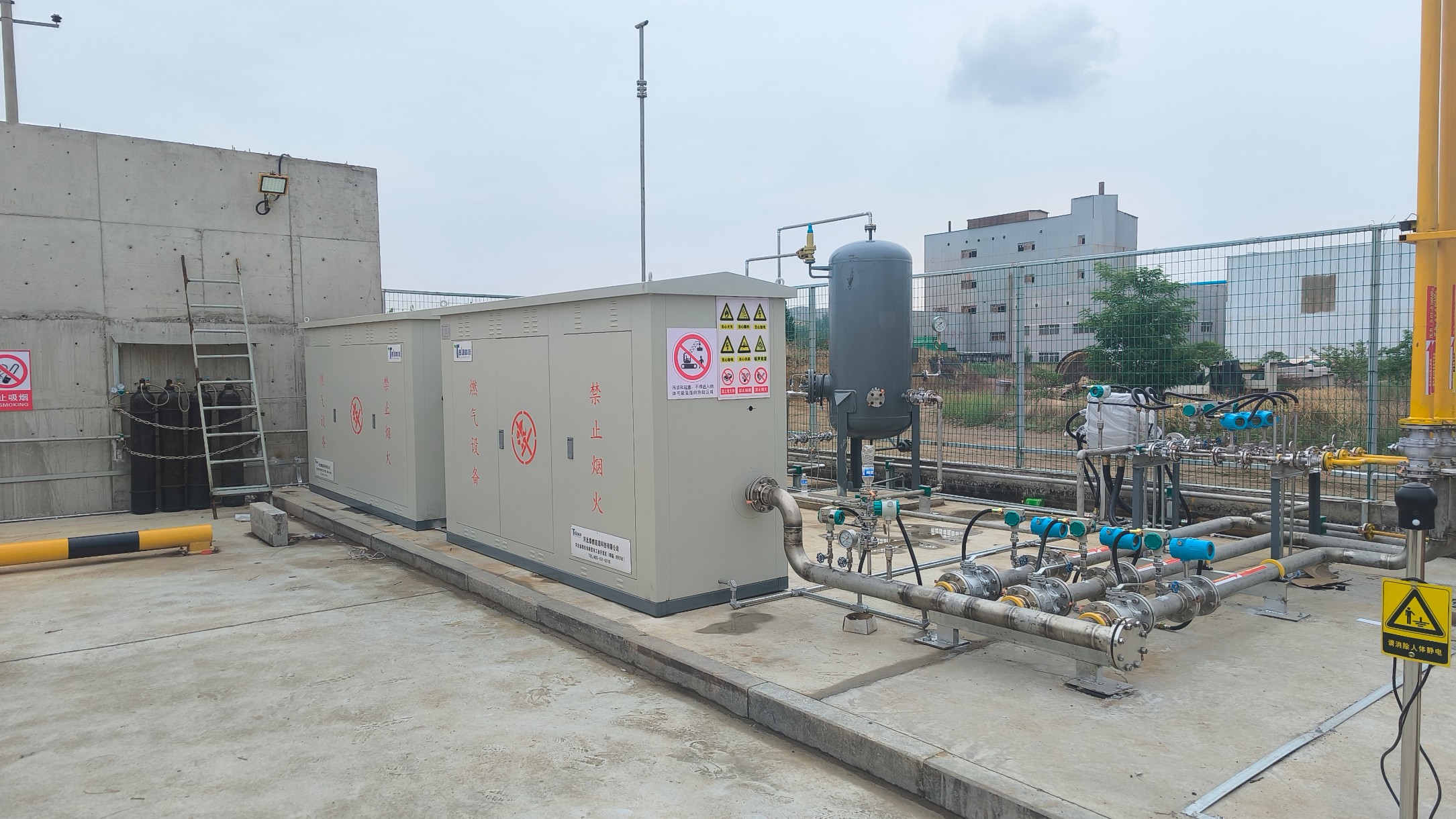

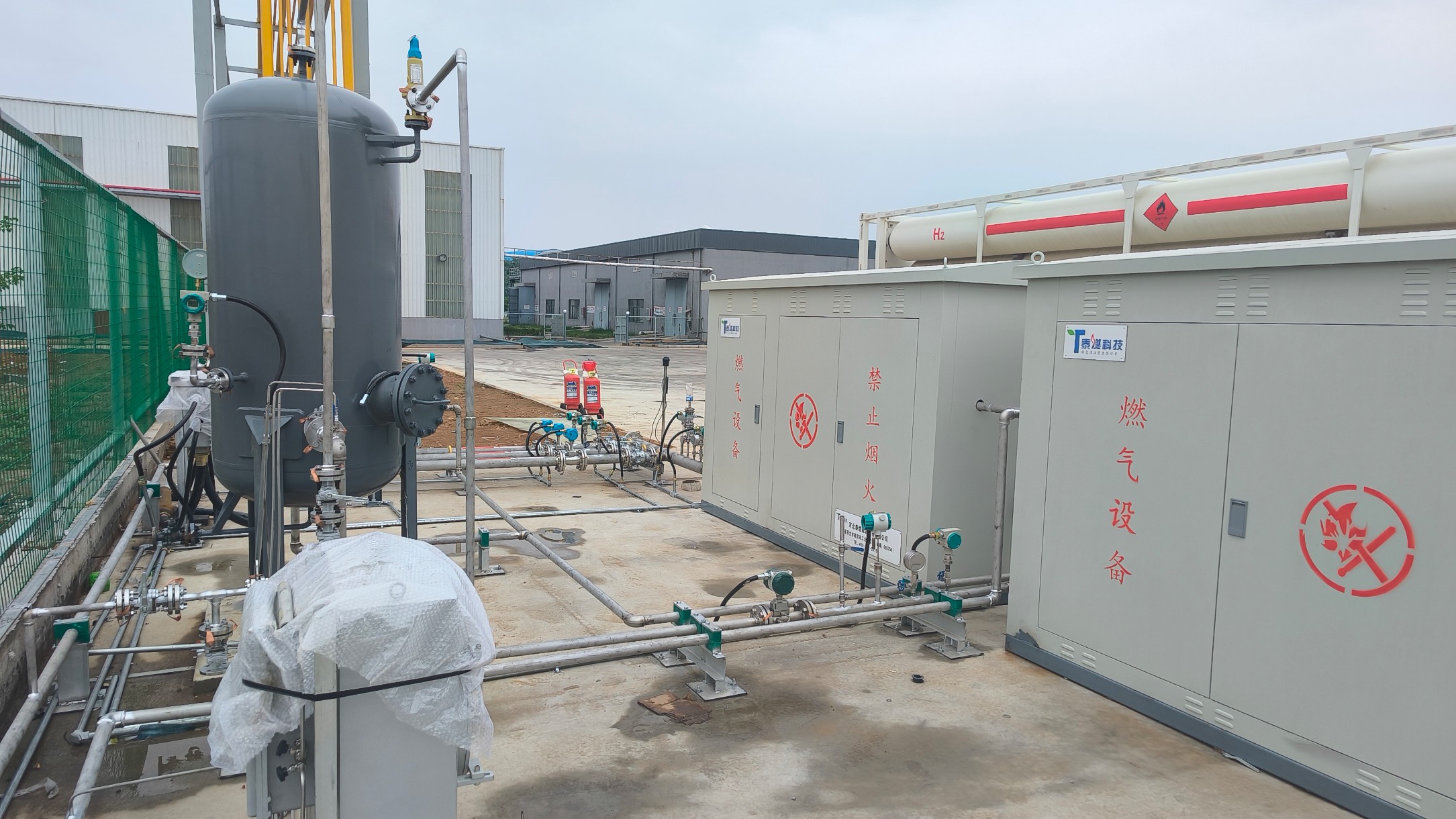

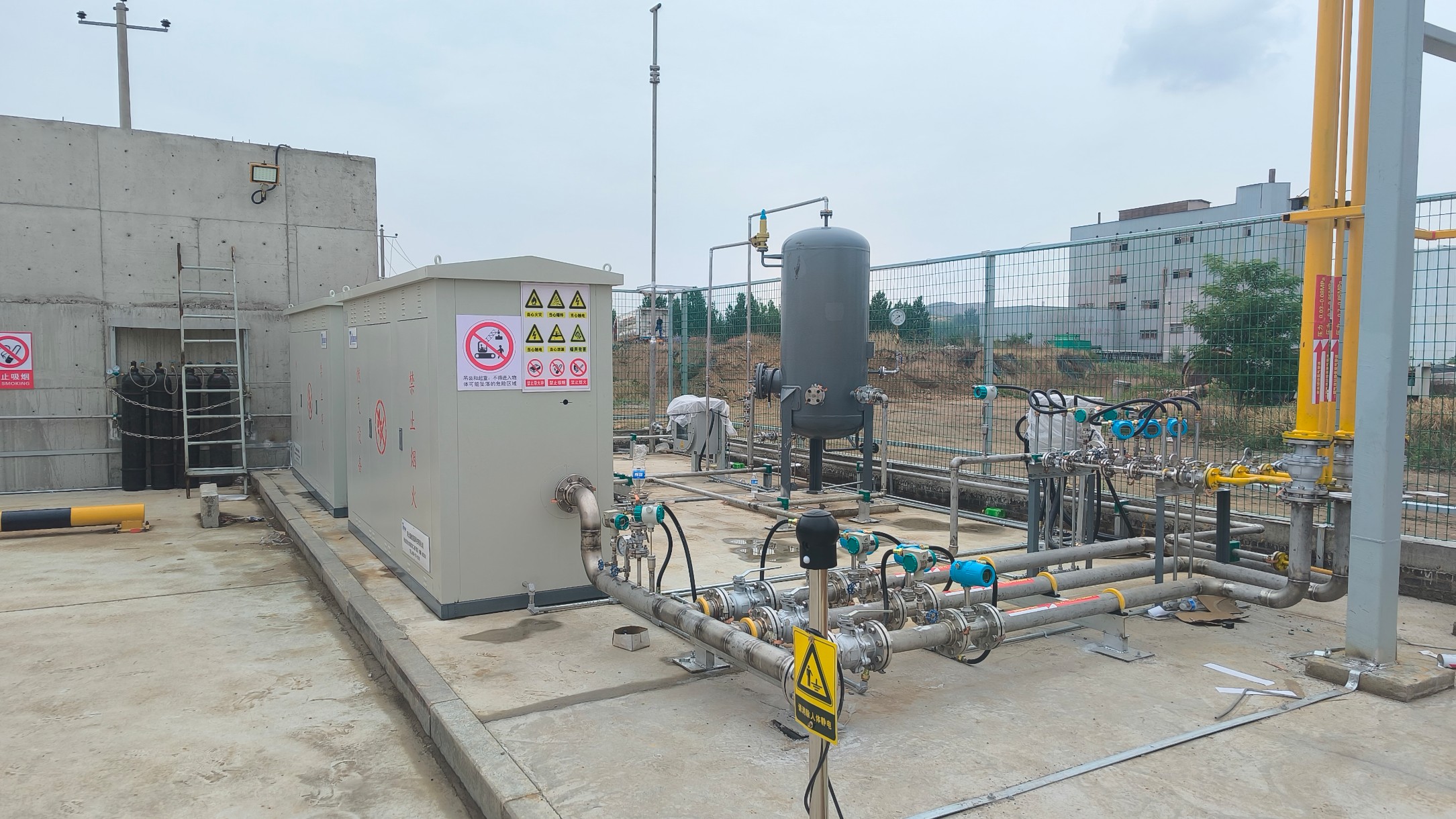

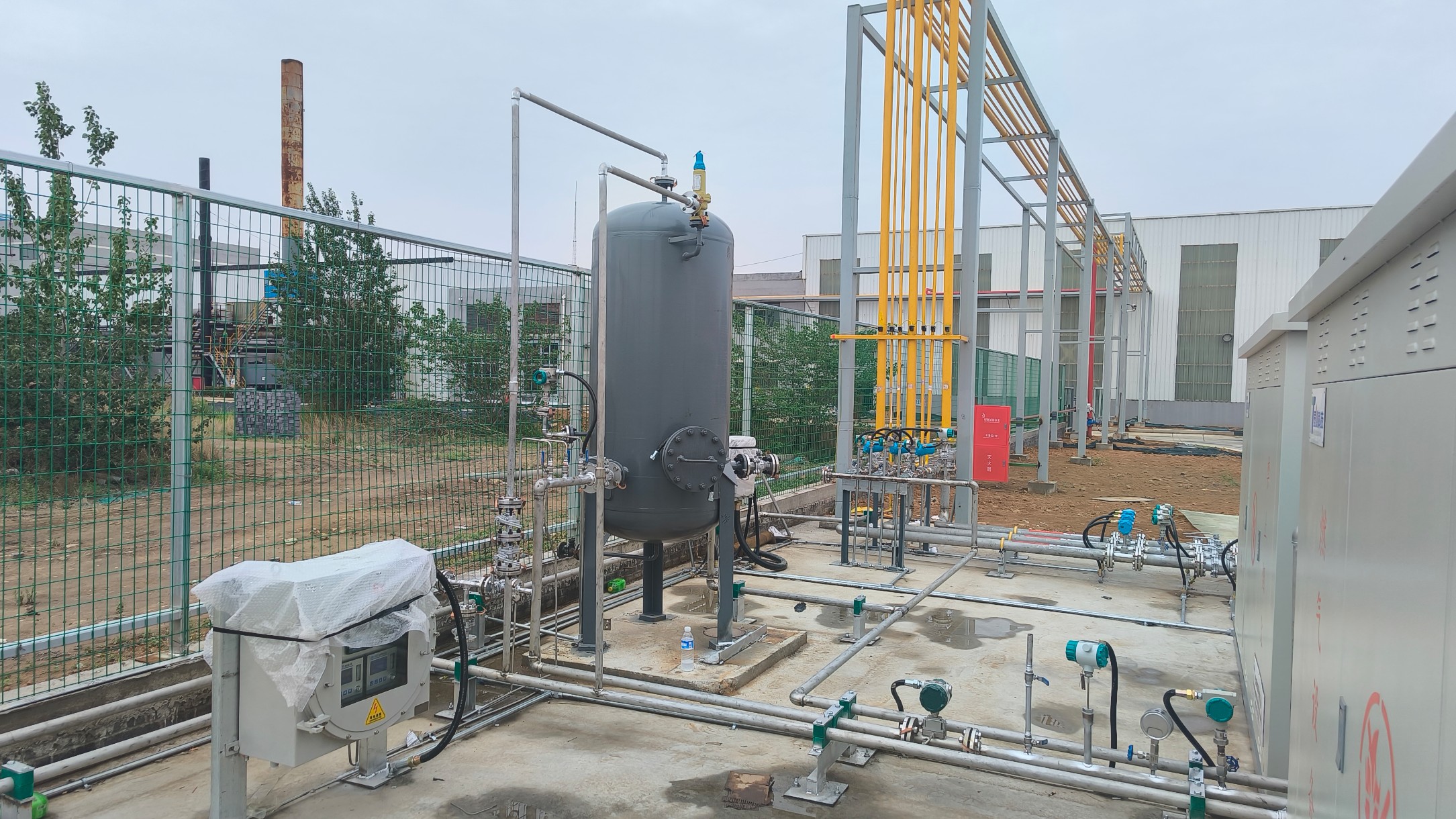

案例一：河北某綠氫示范項目氫氣減壓撬

· 項目概況：地點：河北張家口

· 制氫規模：1000Nm3/h電解槽

· 制氫出口壓力：3.2MPa

· 下游需求：1.6MPa（供工業用戶）減壓撬配置：單路設計（可短時停氣）

· 兩級減壓：3.2MPa → 2.0MPa → 1.6MPa

· 超壓切斷閥：設定值1.76MPa

· 安全放散閥：設定值1.85MPa

· 過濾器：10μm，帶壓差報警

· 閥門：進口品牌，經氫相容性驗證

· 材質：316L不銹鋼

控制：就地壓力顯示+壓力變送器遠傳運行效果：2024年投運至今，設備運行穩定，出口壓力波動控制在±2%以內，滿足下游用戶需求。特別值得一提的是，由于氫氣減壓升溫特性，冬季無需額外伴熱，設備運行可靠。

案例二：山東某氫氣充裝站入口減壓撬

· 項目概況：地點：山東淄博

· 上游氣源：20MPa儲氫系統

下游需求：充裝長管拖車（20MPa）注意：此處入口壓力等于出口壓力，實際需要的是穩壓而非減壓。儲氫系統壓力隨液位下降而降低（20-15MPa），但充裝拖車需要穩定20MPa入口，因此該項目實際配置的是氫氣壓縮機而非減壓撬。

· 經驗分享：選型前必須明確壓力關系：上游壓力> 下游需求 → 用減壓撬

· 上游壓力< 下游需求 → 用壓縮機

上游壓力≈ 下游需求但波動 → 用穩壓裝置案例三：江蘇某電子廠高純氫減壓系統

· 項目概況：地點：江蘇無錫

· 氣源：20MPa高純氫長管拖車

· 需求：0.8MPa，±1%穩壓精度

· 特殊要求：潔凈等級高，顆粒物控制嚴格減壓撬配置：雙路配置（一用一備，保證連續供氣）

· 兩級減壓：20MPa → 5MPa → 0.8MPa

· 級間過濾器：0.01μm高精度過濾

· 閥門：進口高純氫專用閥

· 焊接：軌道自動焊，100%探傷

· 材質：電拋光316L

控制：PLC控制，數據上傳工廠中控河北泰燃的參與：該項目由河北泰燃承擔撬體集成，我們與閥門廠家緊密配合，確保所有臨氫部件均通過氫相容性驗證。設備投用后，為半導體生產線提供了穩定的高純氫氣。

七、常見問題與解決方案

問題1：氫脆導致閥門失效

現象：臨氫閥門使用一段時間后出現裂紋、斷裂。

原因：材料氫相容性不足，高強度材料在氫環境下韌性下降。

· 解決方案：選用經驗證的臨氫材料（316L、304L等奧氏體不銹鋼）

· 控制材料硬度≤HRB 90（或HV 220）

· 避免高強度鋼（如4130、4140）用于高壓氫氣環境

向閥門廠家索要氫環境使用證明或測試報告河北泰燃的做法：我們對所有臨氫部件建立材料追溯檔案，要求供應商提供氫相容性測試報告，從源頭杜絕氫脆風險。

問題2：泄漏

現象：可燃氣體報警器報警，或嗅到異味。

原因：密封件老化、連接處松動、材料不相容。

· 解決方案：減少法蘭連接，優先采用焊接

· 關鍵密封件選用金屬墊片或氫相容性復合材料

· 設置泄漏報警裝置，實時監測

定期進行泄漏檢測和維護問題3：壓力波動過大

現象：出口壓力不穩定，影響下游設備運行。

· 原因：調壓閥選型不當（過大或過?。?/span>

· 指揮器彈簧疲勞

· 導壓管堵塞或泄漏解決方案：重新核算流量，調整閥門選型

· 更換指揮器彈簧

清洗導壓管，檢查接頭問題4：流速噪聲

現象：高壓減壓時產生嘯叫或劇烈振動。

原因：氣體流速過高，閥門工作在不穩定區。

· 解決方案：采用多級減壓，降低每級壓差

· 選用低噪音閥芯結構

增加減壓級數

八、氫氣減壓與天然氣減壓的核心差異總結

九、未來發展趨勢

9.1 高壓化

隨著氫能重卡和工業用氫的發展，更高壓力等級的需求增加。目前35MPa/70MPa是主流，未來可能出現更高壓力（如90MPa）的減壓需求。

9.2 模塊化

制氫-儲氫-用氫一體化項目增多，減壓撬作為中間環節，需要與其他模塊（純化、壓縮、儲氫）更好地集成。

9.3 智能化

基于物聯網的遠程監控、故障診斷、預測性維護成為標配?？刂葡到y(tǒng)可實時監測壓力、溫度、泄漏等參數，實現無人值守和智能預警。

9.4 標準化

隨著《氫能輸配設備通用技術要求》等國家標準的出臺，氫氣減壓撬的設計、制造、檢驗將有更統一的規范，有利于行業健康發展。

結語

氫氣減壓撬作為氫能產業鏈中的關鍵裝備，其技術水平直接影響氫能應用的可靠性和安全性。與天然氣減壓設備相比，氫氣減壓具有無需換熱器、密封要求高、材料需氫相容等顯著特點，設計時必須充分考慮。

· 選型建議：明確應用場景和壓力需求（上游壓力必須高于下游需求）

· 記住氫氣減壓無需換熱器，這是與天然氣設備最本質的區別

· 優先選用具有氫相容性認證的材料和閥門

· 安全配置不低于“雙切斷+安全放散+泄漏監測”

找有氫氣項目經驗的廠家集成，避免踩坑河北泰燃能源科技在燃氣撬裝設備領域有15年經驗，近年來布局氫能裝備，已為多個制氫和工業用氫項目提供氫氣減壓撬定制服務。如果您在氫氣減壓設備選型或應用中遇到具體問題，歡迎在評論區留言交流。

*本文由河北泰燃能源科技技術部整理，依據GB 50177、GB/T 29729、《氫能輸配設備通用技術要求（征求意見稿）》等標準編寫，歡迎同行交流指正。*
