LNG氣化站安全距離詳解：從國家標準到現場實踐

在LNG氣化站建設過程中，“安全距離”是繞不開的核心問題。儲罐離隔壁廠多遠才夠？放散管能對著馬路嗎？防護墻到底要多高？這些問題如果沒搞清楚，輕則設計返工，重則驗收不通過，甚至留下安全隱患。

本文依據國家標準GB50028《城鎮燃氣設計規范》，結合工程實踐經驗，詳細解讀LNG氣化站安全距離的各類要求，幫助讀者在建站前做到心中有數。

一、為什么要規定安全距離？

· LNG是液化天然氣，溫度低至-162℃，一旦泄漏會迅速氣化，體積膨脹600倍，形成可燃氣體云。安全距離的目的，就是萬一發生泄漏或火災，確保：人員安全：給周圍人員留出疏散空間

· 財產保護：減少對相鄰建筑的損害

消防救援：為消防車提供作業通道所以，國家標準對不同容積的儲罐、不同類別的建筑物，規定了嚴格的防火間距——從設備外壁到周圍目標的最小距離。

二、儲罐與站外建、構筑物的距離

這是客戶最關心的問題：我的儲罐離隔壁廠、離馬路、離居民樓，最少要隔多遠？

根據GB50028，LNG儲罐與站外建、構筑物的防火間距，主要取決于儲罐總?cè)莘e和被保護對象的類型。

2.1 對居住區、村鎮的間距

· 居住區、村鎮指1000人以上的集中居住區，或300戶以上的村莊。儲罐總?cè)莘e小于等于10立方米時，最小間距30米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距35米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距45米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距50米2.2 對廠外企業的間距

· 這里的“企業”指站外獨立運營的工廠、倉庫等。儲罐總?cè)莘e小于等于10立方米時，最小間距22米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距25米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距27米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距30米2.3 對獨立民用建筑的間距

· 獨立民用建筑指站外零散分布的住宅、辦公樓、商店等。儲罐總?cè)莘e小于等于10立方米時，最小間距18米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距20米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距25米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距30米2.4 對公路的間距

公路分為高速公路/快速路和其他公路兩類。

· 對高速公路、快速路：儲罐總?cè)莘e小于等于10立方米時，最小間距20米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距25米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距25米

· 儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距30米對其他公路（國道、省道、縣道、鄉道）：儲罐總?cè)莘e小于等于10立方米時，最小間距15米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距20米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距20米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距25米2.5 對架空電力線和通信線的間距

對1kV以上架空電力線，距離不小于1.5倍桿高。例如電線桿高15米，儲罐離它至少22.5米。

對國家一級架空通信線，距離不小于40米。

需要特別注意：以上所有間距的計算，都是以儲罐最外側為準，不是以中心點。有些廠家報價時按中心點算，實際距離可能不夠，建站前一定要核實。

三、儲罐與站內設施的間距

除了站外，站內不同設施之間也要保持足夠距離。

3.1 對明火或散發火花地點的間距

· 明火地點指鍋爐房、廚房、維修間等有明火的場所。儲罐總?cè)莘e小于等于10立方米時，最小間距30米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距35米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距45米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距50米3.2 對站內辦公生活建筑的間距

· 辦公生活建筑指站內的值班室、辦公室、宿舍等。儲罐總?cè)莘e小于等于10立方米時，最小間距18米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距20米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距25米

· 儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距30米3.3 對變配電室的間距儲罐總?cè)莘e小于等于10立方米時，最小間距15米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距18米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距20米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距25米3.4 對消防泵房的間距

· 消防泵房是消防系統的核心，必須重點保護。儲罐總?cè)莘e小于等于10立方米時，最小間距20米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距22米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距25米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距30米3.5 對站內道路的間距

站內道路分為主要道路和次要道路。

· 對主要道路（通行消防車的道路）：儲罐總?cè)莘e小于等于10立方米時，最小間距10米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距10米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距12米

· 儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距15米對站內圍墻：儲罐總?cè)莘e小于等于10立方米時，最小間距10米

· 儲罐總?cè)莘e大于10立方米、小于等于30立方米時，最小間距12米

· 儲罐總?cè)莘e大于30立方米、小于等于50立方米時，最小間距15米

儲罐總?cè)莘e大于50立方米、小于等于200立方米時，最小間距20米3.6 儲罐之間的間距

· 如果一個站內有兩個以上儲罐，它們之間也要保持距離：凈距不應小于相鄰儲罐直徑之和的四分之一

同時不應小于1.5米舉例：兩個直徑3米的儲罐，直徑之和6米，四分之一是1.5米，正好達標。如果直徑之和更大，就按比例增加。

四、氣化器和放散管的特殊要求

4.1 氣化器的間距

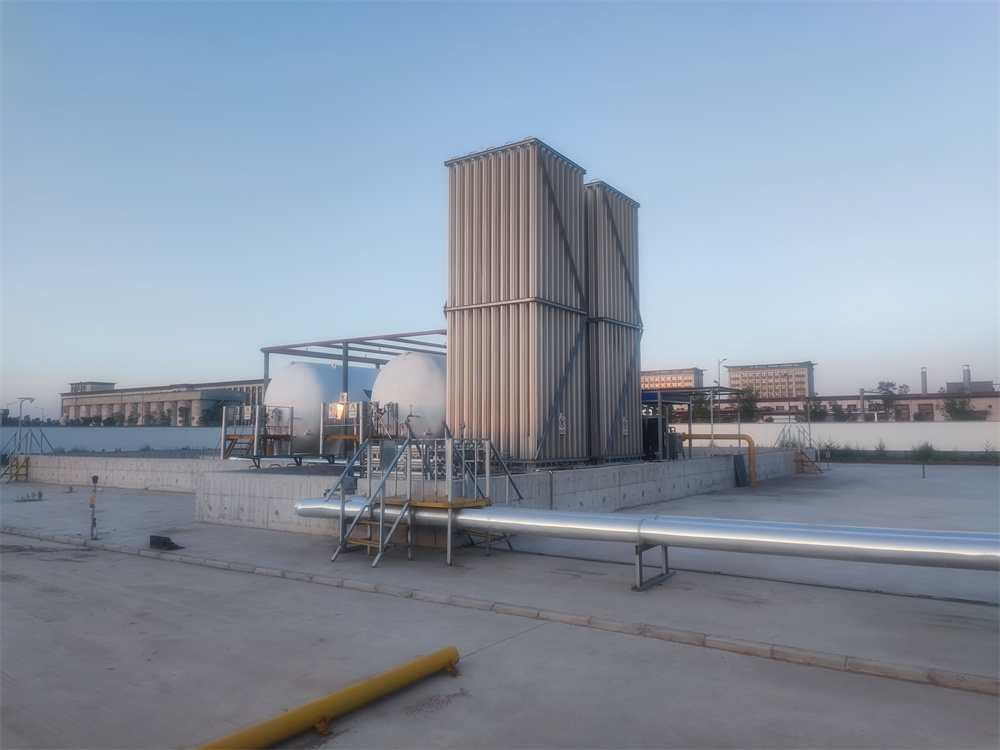

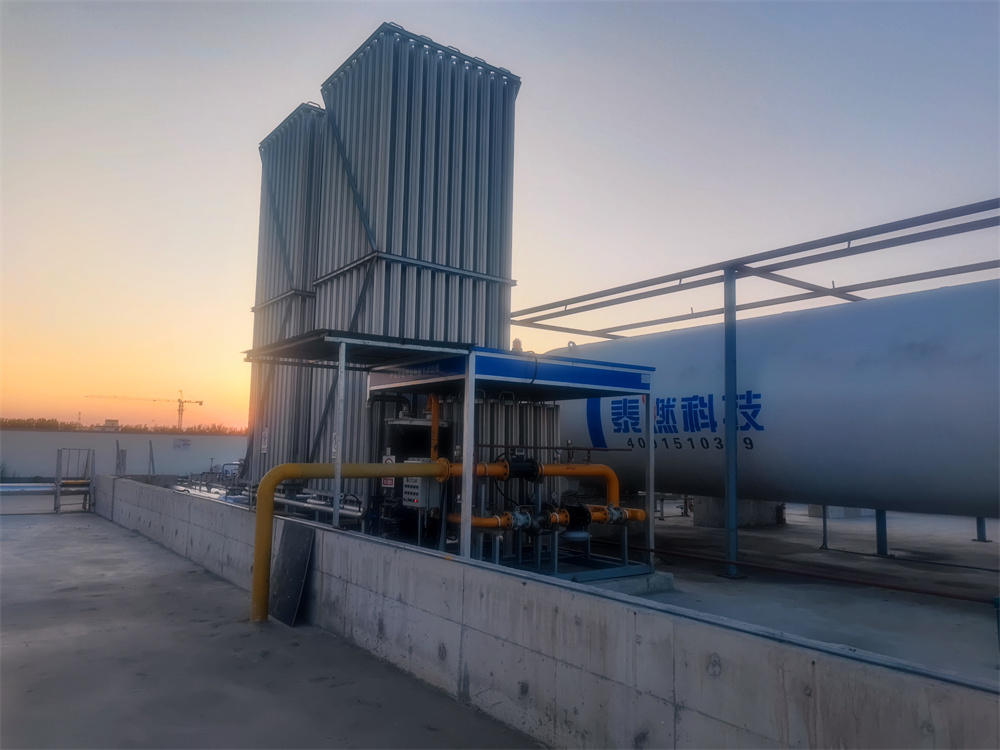

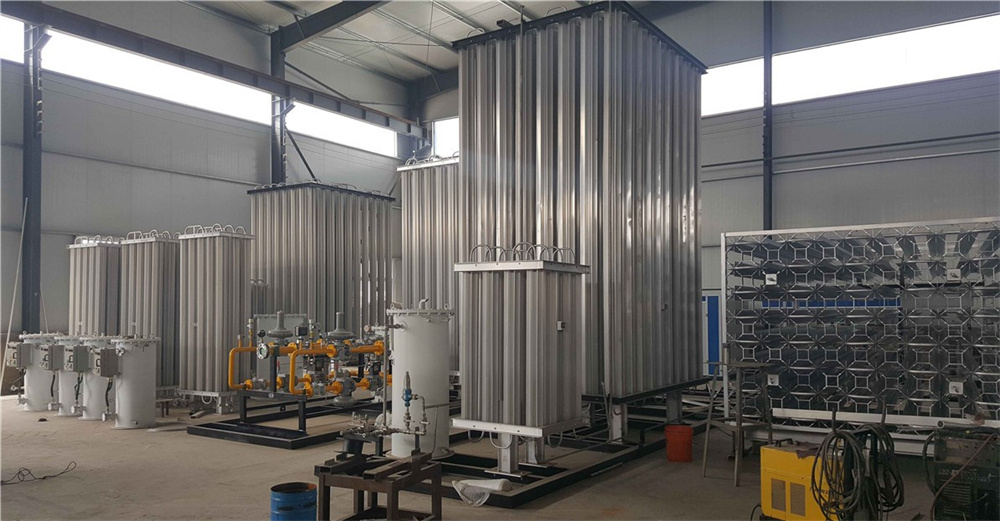

· 環境氣化器（空溫式）可以放在儲罐區內，但與站外建、構筑物的防火間距，執行甲類廠房的標準：距民用建筑不小于25米

· 距重要公共建筑不小于50米

距廠外道路不小于15米

4.2 放散管的間距

· 集中放散裝置的放散總管，與站外建、構筑物的防火間距要求更高：距居住區、村鎮不小于45米

· 距廠外企業不小于25米

· 距獨立民用建筑不小于25米

· 距高速公路、快速路不小于25米

· 距其他公路不小于20米放散管本身還有高度要求：應高出距其25米內的建、構筑物2米以上

且距地面不小于10米這是為了讓天然氣放散后快速擴散，不在低處聚集。有些項目為了節省鋼材，放散管做得不夠高，驗收時就通不過。

五、防護墻（圍堰）的要求

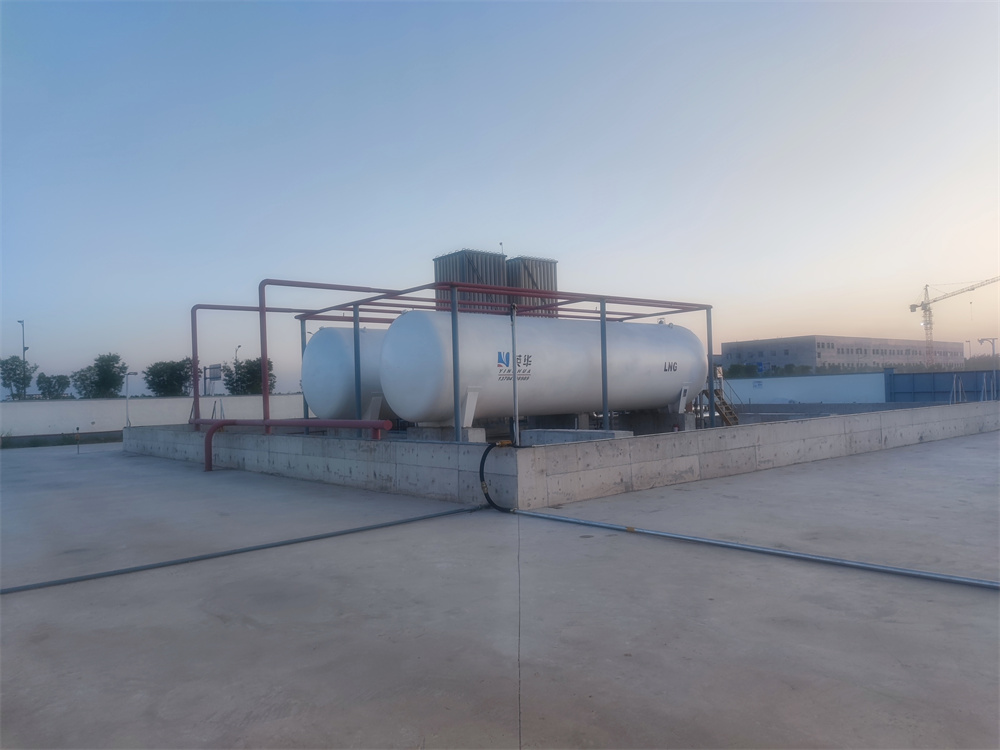

除了水平距離，LNG儲罐還必須設防護墻，也叫圍堰，防止泄漏的LNG四處流淌。

5.1 防護墻的基本要求

防護墻必須是不燃燒體實體墻，能抵抗-162℃的低溫沖擊而不脆裂。高度通常為1米到1.5米，具體需根據儲罐容積設計計算。

5.2 防護墻內容積的要求

· 這是最關鍵的一點。防護墻內的有效容積必須滿足：如果儲罐采取了防止措施（如隔熱涂層、混凝土包裹），防護墻內有效容積不小于最大單臺儲罐的容積

如果未采取防止措施，防護墻內有效容積不小于所有儲罐的總?cè)莘e舉個例子：一個站里有兩個50立方儲罐，如果儲罐本身沒有特殊防護，那么防護墻內至少要有100立方的容積，才能容納全部泄漏的LNG。

· 5.3 防護墻的其他規定防護墻內不能放其他可燃液體儲罐

· 嚴禁在防護墻內設置LNG鋼瓶灌裝口

容積大于0.15立方的LNG容器不能放在建筑物內5.4 防護墻到儲罐的距離

· 防護墻離儲罐不能太近，也不能太遠：太近：泄漏的LNG可能濺出墻外

· 太遠：占地太大，浪費土地

具體尺寸需按設計計算，通常為3米到6米

六、消防車道和出入口要求

有了安全距離，還得保證消防車能進去、能作業。

6.1 消防車道要求

生產區必須設消防車道，寬度不小于3.5米。如果儲罐總?cè)莘e小于500立方，可以設盡頭式車道，但盡頭必須配回車場，回車場尺寸不小于12米×12米。

6.2 出入口要求

生產區和輔助區至少各設一個對外出入口。如果儲罐總?cè)莘e大于1000立方，生產區必須設兩個出入口，且兩個出入口的間距不小于30米。

河北泰燃的經驗：很多老廠改造項目，最大的問題不是設備本身，而是消防車道被占、回車場不夠大、出入口只有一個。建站前一定要把這些空間留足，不然后期整改成本很高。

七、常見問題解答

問：防火墻能代替安全距離嗎？

不能。防火墻的作用是防止火勢蔓延，但不能減少防火間距。間距要求是硬性規定，不能用任何措施折抵。

問：場地實在不夠怎么辦？

· 有幾個變通方法：換小罐：降低總?cè)莘e，間距要求相應變小

· 分多個小罐：把一個大罐拆成幾個小罐，單罐容積小了，間距要求也小

· 改瓶組：小型瓶組供氣的間距要求更寬松

挪位置：實在不行只能換場地，不要勉強問：放散管能對著人家窗戶嗎？

不能。放散管口必須高出鄰近建筑2米以上，而且放散方向要避開人員密集區。

問：離高壓線多遠才夠？

1kV以上架空電力線，距離不小于1.5倍桿高。比如電線桿高15米，儲罐離它至少22.5米。

問：這些規定是強制的嗎？

GB50028中的相關條款都是強制執行的。雖然2022年后有些條文標注廢止，但在實際設計和驗收中，仍需嚴格遵守。

八、真實案例：距離不夠怎么辦？

案例一：河南某機械廠

一家機械廠想在廠區西北角建一個50立方LNG氣化站，儲罐離隔壁廠車間只有22米。按國標，50立方儲罐到廠外企業需要27米，差了5米。

· 怎么辦？換小罐？不行，用氣量不夠

· 加防火墻？不行，防火墻不能折抵間距

最終方案：改為兩個25立方儲罐，分開布置為什么這樣可行？因為兩個25立方儲罐，每個單罐容積≤30立方，按國標只需25米。但22米還是不夠——計算后發現仍然差3米。

最終只能放棄這個場地，另選新址。

教訓：建站前一定先量距離，別等設備買了才發現不行。

案例二：河北某化工廠

一家化工廠新建氣化站，場地離北側道路只有18米，但50立方儲罐到道路需要20米。項目經理很著急，準備改方案。

我們現場勘查后發現：北側道路是廠內道路，不是廠外公路。國標對站內道路的要求只有12米，18米完全夠。

結論：不是所有“路”都算“公路”。分清站內站外，能省好幾米。

案例三：山東某食品廠擴建

食品廠想在原有氣化站旁邊加一個儲罐，但離隔壁廠太近。如果兩個罐放一起，按總?cè)莘e算間距肯定不夠。

我們給出的方案：用防護墻把兩個罐隔開，形成兩個獨立的防護墻區域。每個區域只放一個儲罐，按單罐計算間距，最終通過驗收。

原理：兩個儲罐如果在同一個防護墻內，按總?cè)莘e算；如果分開防護墻，可以按單罐算。這是GB50028允許的靈活處理。

九、建站前的選址建議

結合多年的項目經驗，我們建議在建站前做好以下幾步：

第一步：測量場地尺寸

用GPS或全站儀，準確測量場地邊界，標出所有可能建設的位置。

第二步：標注周邊目標

· 在場地圖上標出：相鄰廠區圍墻、車間、辦公樓

· 附近道路（區分廠內廠外）

· 周邊居民區、學校、醫院

高壓線、通信線第三步：初步判斷可行性

根據儲罐規劃容積，對照國標要求，看最緊張的方向是否滿足。如果差得不多，考慮調整布局；如果差得多，趁早換地方。

第四步：咨詢當?shù)刂鞴懿块T

有些地方還有額外要求，比如環保、規劃部門可能有更嚴格的當?shù)貥?biāo)準。建站前最好先去問清楚。

第五步：請專業團隊復核

安全距離設計涉及規范理解和實際經驗，建議請有LNG氣化站設計經驗的團隊幫忙復核，避免走彎路。

十、結語

LNG氣化站的安全距離，不是“麻煩”，而是“保險”。每一項數字背后，都是無數事故教訓換來的經驗。

在河北泰燃的15年從業經歷中，我們見過太多因為距離問題返工的案例。有的是建好了才發現不夠，被迫拆了重建；有的是驗收時被卡，整改花了冤枉錢；最嚴重的是建成后發生事故，因為沒有足夠緩沖空間，造成重大損失。

所以，建站前的選址和設計，一定要把安全距離放在第一位。多花點時間測量，多留點空間余量，是對自己、對周邊、對未來的負責。

如果您正在規劃LNG氣化站項目，或者對現有場地的距離有疑問，歡迎在評論區留言。我們可以從技術角度幫您看看，能不能建、怎么建最合理。

本文依據GB50028《城鎮燃氣設計規范》編寫，由燃氣行業技術人員整理，歡迎同行交流指正。
