去年秋天，張家口萬全鎮一家工廠找到我們：

“張工，我們廠要上LNG氣化站，3000方的規模。但我們對這個一竅不通，能不能你們?nèi)耍繌脑O(shè)計到施工到調試，我們只管驗收?！?/span>

“沒問題?！?/span>

三個月后，一座嶄新的LNG氣化站在寒風中拔地而起。

今天，我就用這個項目的全程實拍，帶你看看——一座LNG氣化站，是怎么從一片空地變成穩定供氣的現代化站場的。

項目檔案

第一階段：項目籌備（第1-10天）

第1-3天：現場勘查與測量

項目啟動第一天，河北泰燃的技術團隊就開進了現場。

· 做什么？用GPS測量儀定位，確定設備擺放位置

· 勘察地質條件，看地基承載力夠不夠

· 測量周邊建筑距離，核對防火間距（按GB50028標準）

確認水、電接入點位置發現問題：場地東北角離廠區道路太近，原規劃的儲罐位置離路只有15米，但3000方氣化站按國標要求離廠內主要道路至少10米。雖然夠，但考慮以后擴產，我們主動把儲罐往西挪了5米。

河北泰燃的原則：寧可多花點土建錢，也要給客戶留足安全余量。

第4-7天：方案設計與圖紙出具

根據現場數據，設計團隊開始畫圖：

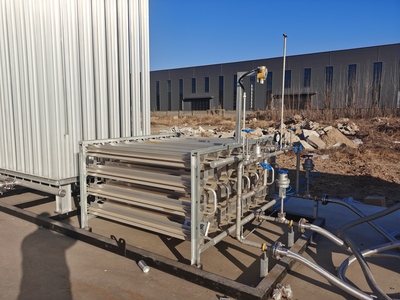

設計亮點：考慮到張家口冬季最低氣溫可達-25℃，我們在氣化器選型上特意配置了水浴式輔助加熱系統，確保極端天氣下也能穩定供氣。

第7天：圖紙交付客戶確認，同時送審圖機構審查。

第8-10天：設備采購與進場準備

· 圖紙審查的同時，采購團隊同步啟動：儲罐：從河北泰燃南宮工廠調運（自有工廠，保證交期）

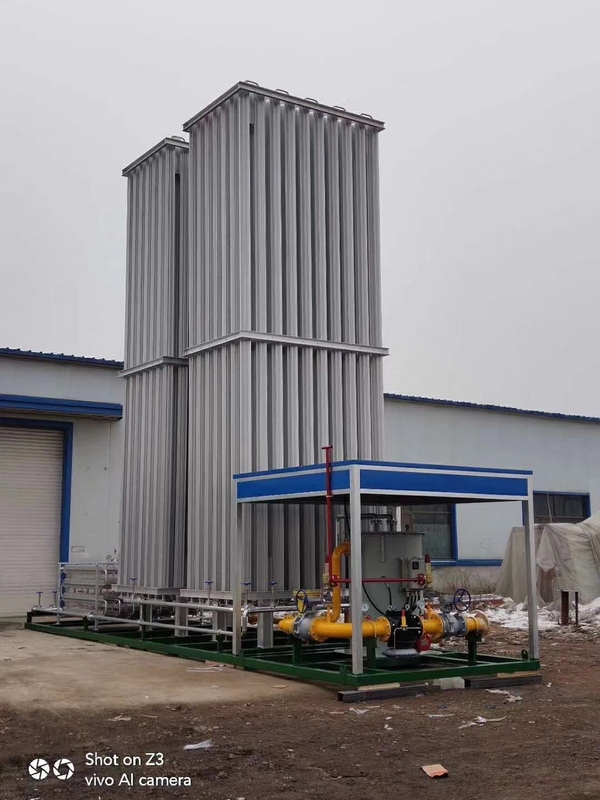

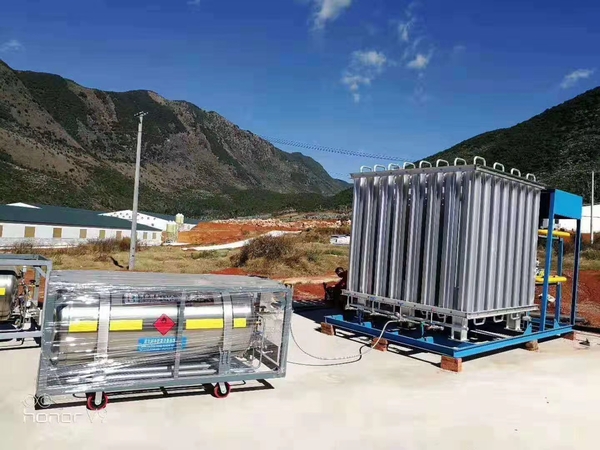

· 氣化器：空溫式+水浴輔助，按北方標準定制

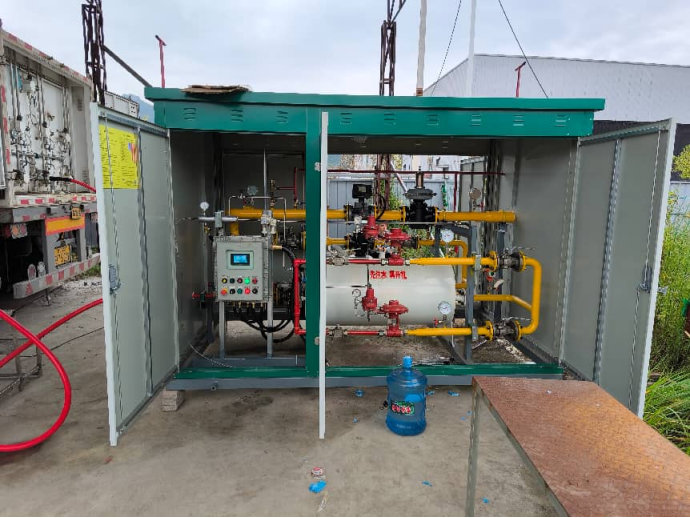

· 調壓計量撬：雙路配置，一用一備

閥門儀表：關鍵位置用進口品牌（Flowserve、Tartarini）第10天：第一車設備從南宮發車，駛向張家口。

第二階段：土建施工（第11-35天）

第11-15天：場地平整與放線

設備在路上，土建先進場。

· 施工內容：清除地表雜草、雜物

· 用壓路機夯實地面，壓實度≥95%

按照圖紙用白灰撒出設備基礎輪廓線河北泰燃的細節：我們在放線時，會用全站儀復核每個基礎的坐標，確保偏差不超過±5mm。別小看這幾毫米，基礎偏了，設備就位時就麻煩了。

第16-25天：設備基礎澆筑

這是土建的核心環節。

· 儲罐基礎（第16-20天）：挖基坑：深度1.5米，底部鋪20公分碎石墊層

· 綁鋼筋：雙層雙向φ16螺紋鋼，間距200mm

· 支模板：保證幾何尺寸準確

· 澆筑混凝土：C30商品混凝土，連續澆筑

· 養護：覆蓋塑料薄膜，每天灑水，養護7天撬塊基礎（第21-25天）：相對簡單，但要求平整度

預埋地腳螺栓：用定位板固定，確保螺栓間距誤差≤2mm河北泰燃的標準：基礎澆筑完成后，我們會做回彈儀檢測，確認混凝土強度達到設計要求（通常C30要≥30MPa），才允許下一步施工。

第26-30天：圍墻與消防通道

· 圍墻施工：高度：2.2米（防攀爬）

· 材質：磚混結構，內外抹灰

· 基礎：埋深0.5米，防止凍脹消防通道：寬度：4米（滿足消防車通行）

· 路面：20公分厚C25混凝土

轉彎半徑：≥9米（消防車轉彎要求）河北泰燃的細心：消防通道盡頭設了12m×12m回車場，即使大消防車開進來，也能調頭出去。

第31-35天：防雷接地與預埋管線

· 防雷接地：沿圍墻一周埋設鍍鋅扁鋼（40×4mm）

· 每隔5米打入一根2.5米長的鍍鋅角鋼作為接地極

· 所有設備基礎預埋接地扁鋼，引出地面?zhèn)溆?/span>

· 完工后測試接地電阻：要求≤4Ω，實測1.8Ω預埋管線：電纜穿線管：鍍鋅鋼管，埋深0.8米

· 儀表信號線管：不銹鋼管，單獨穿線

給水管：PE管，埋深1.2米（防凍）第35天：土建全部完成，等待設備進場。

第三階段：設備安裝（第36-55天）

第36-40天：設備進場與驗收

· 第36天清晨：三輛平板車駛?cè)氍F(xiàn)場。1號車：LNG儲罐（臨時用低溫運輸車替代）

· 2號車：氣化撬+調壓計量撬

· 3號車：閥門、管道、儀表等散件開箱驗收：對照發貨單，清點數量

· 檢查設備外觀有無磕碰

· 核對銘牌參數與圖紙是否一致

拍照存檔河北泰燃的流程：每件設備進場都有進場記錄單，三方簽字（我方、客戶方、監理方），做到有據可查。

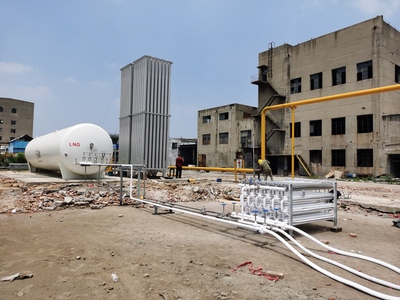

第41-45天：設備吊裝就位

· 吊裝準備：檢查吊車：80噸汽車吊，證件齊全

· 勘查吊裝路線：避開上方管線

· 試吊：離地20cm，檢查平衡儲罐就位（第41天）：掛鉤、起吊、平移、落座

· 4個地腳螺栓精準插入基礎預留孔

· 落座后測量垂直度：偏差≤3mm撬塊就位（第42-43天）：氣化撬、調壓計量撬分別吊裝

· 用墊鐵調整水平，精度≤2mm

擰緊地腳螺栓，二次灌漿固定河北泰燃的經驗：吊裝不是“放上去就行”，落座后要用水平儀復核，否則后面接管時會發現對不上。

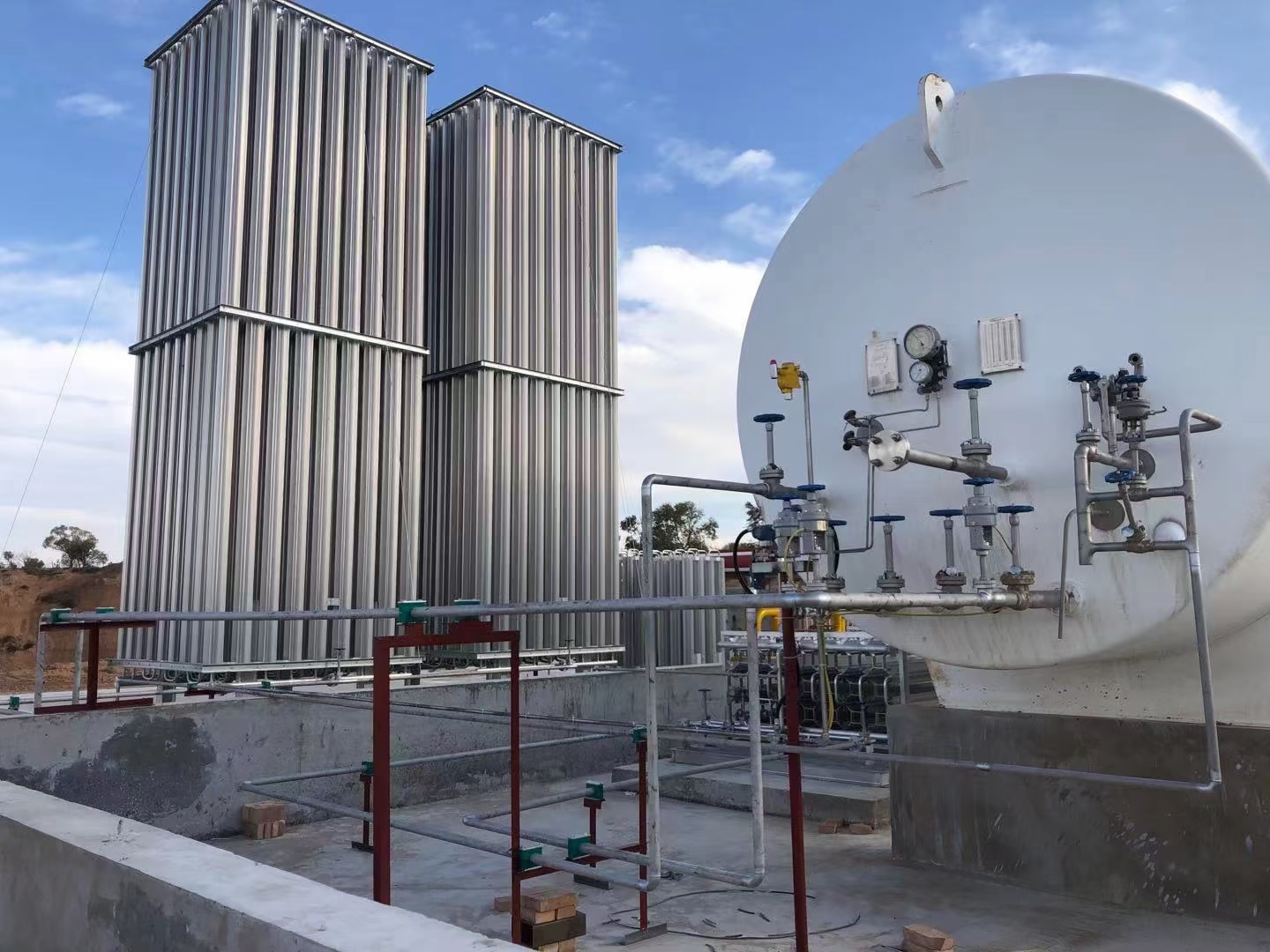

第46-50天：管道連接

這是技術含量最高的環節。

· 準備工作：管材進場：低溫管道用316L不銹鋼，中壓管道用20#碳鋼

· 焊工持證：所有焊工都有壓力管道焊工證

· 焊接工藝評定：提前做試件，確認參數焊接過程：氬弧焊打底+電弧焊蓋面

· 每道焊縫都有焊工鋼印（誰焊的一目了然）

· 焊完后外觀檢查：無裂紋、無咬邊、無氣孔探傷檢測：按GB50236標準，關鍵焊縫100%探傷

· 射線探傷（RT）：拍片看內部有無缺陷

超聲波探傷（UT）：輔助檢測結果：136道焊縫，一次合格率98.5%，3道有瑕疵的當場返修，復檢全部合格。

第51-55天：電氣儀表安裝

· 電纜敷設：動力電纜：YJV22鎧裝電纜，埋地敷設

· 控制電纜：屏蔽雙絞線，單獨穿管

· 標識：每根電纜兩端掛標牌，標明去向儀表安裝：壓力變送器：安裝在取壓口，加裝根部閥

· 溫度變送器：插入深度≥150mm

· 液位計：雷達式，調試量程

· 泄漏報警探頭：安裝在儲罐周圍、調壓區控制柜接線：柜內布局：走線整齊，綁扎固定

· 接線端子：每個點都有編號，與圖紙對應

接地：柜體單獨接地，與主接地網連接第55天：所有設備安裝完畢，現場打掃干凈。

第四階段：調試運行（第56-70天）

第56-60天：系統吹掃與氣密性試驗

設備裝好了，但管道里可能有焊渣、灰塵，不能直接通氣。

· 吹掃：用干燥氮?dú)?，壓?/span>0.6MPa

· 分段吹掃：先從儲罐到氣化器，再從氣化器到調壓撬

· 吹掃目標：出口貼白紙，紙上無雜質氣密性試驗：充氮?dú)庵猎O(shè)計壓力的1.1倍（約1.76MPa）

· 保壓24小時

· 用肥皂水刷所有接頭、法蘭，看有沒有氣泡

記錄壓力變化：壓降≤1%為合格結果：24小時壓降0.3%，所有接頭無一泄漏。

第61-65天：閥門調試與聯鎖測試

· 閥門調試：調壓閥：設定出口壓力0.4MPa，觀察穩壓精度（實測±1.2%）

· 切斷閥：設定超壓值0.44MPa，人為升壓看是否動作（0.43MPa動作，合格）

· 安全閥：送專業機構校驗，整定壓力0.5MPa聯鎖測試：超壓切斷：人為升壓到0.44MPa，看切斷閥是否關閉（是，且控制柜報警）

· 泄漏報警：用標準氣體測試探頭，看報警信號是否傳到控制室（3秒內到位）

緊急停車：按下急停按鈕，看所有閥門是否關閉（是，且不能自動復位）河北泰燃的標準：聯鎖測試要做三次，確保每次都能可靠動作。

第66-70天：預冷與LNG進液

這是最關鍵的環節。

預冷目的：儲罐和管道溫度要從常溫降到-162℃，直接進液會產生巨大熱應力，必須緩慢降溫。

· 預冷過程：用液氮（-196℃）預冷，比LNG還冷，更安全

· 從儲罐頂部緩慢噴入，降溫速度控制在≤5℃/小時

· 監測：每半小時記錄一次溫度、壓力

· 用時：48小時，從20℃降到-150℃LNG進液：第68天下午3點，槽車進場

· 連接卸車軟管，檢查泄漏

· 緩慢開啟閥門，開始卸液

第一車：20方LNG，用時2小時見證時刻：當儲罐液位計顯示第一條刻度時，現場所有人都松了一口氣——成功了。

第五階段：交付運營（第71-75天）

第71-73天：試運行與參數優化

· 試運行方案：第一天：30%負荷（900方/小時），運行8小時

· 第二天：60%負荷（1800方/小時），運行12小時

· 第三天：100%負荷（3000方/小時），運行24小時參數優化：調壓閥PID參數微調，讓壓力更穩（從±1.2%優化到±0.8%）

· 水浴加熱溫度設定從5℃調到8℃，留點余量

報警閾值根據實測數據微調，減少誤報結果：滿負荷運行24小時，出口壓力波動≤1%，所有設備運行正常。

第74天：操作培訓

設備好，還得人會管。

培訓內容：

培訓對象：廠區3名操作工、1名設備管理員

考核方式：每人獨立操作一遍，合格為止

結果：4人全部通過，拿到了河北泰燃頒發的操作上崗證（企業內部認證）。

第75天：竣工驗收

· 驗收單位：建設單位：河北泰燃能源科技

· 業主單位：工廠方

· 監理單位：第三方監理公司

· 特檢院：當?shù)靥胤N設備檢測院驗收內容：資料審查：施工記錄、探傷報告、閥門校驗報告、調試報告

· 現場檢查：設備安裝、安全距離、消防設施、標識標牌

功能測試：再抽檢幾個聯鎖，確認動作正常驗收結論：合格，同意交付使用

簽字的那一刻，業主方負責人握著我的手說：

“張工，從一片荒地到一座站，75天。你們河北泰燃，靠譜?！?/span>

項目亮點回顧

亮點1：全過程總包

· 從設計、采購、土建、安裝、調試到培訓，河北泰燃一攬子負責。業主只需要：提供場地

· 配合辦手續

最后驗收其他什么都不用管。

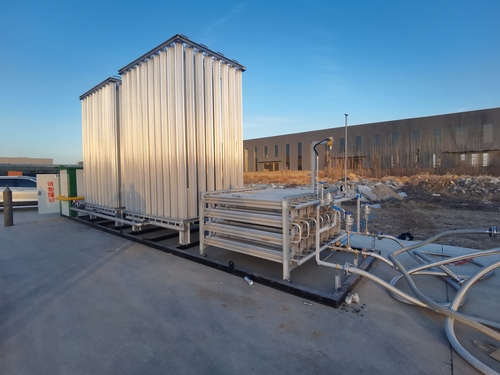

亮點2：北方適應性設計

· 張家口冬季-25℃，我們在設計中特別考慮了：水浴式輔助加熱（保證氣化溫度）

· 伴熱帶保溫（防止管道凍堵）

· 設備基礎埋深1.5米（防凍脹）亮點3：質量可追溯每道焊縫有焊工鋼印

· 每批材料有質量證明書

每項測試有記錄表出了問題，能追溯到人、追溯到批次。

· 亮點4：安全冗余調壓撬雙路配置（一用一備）

· 切斷閥雙重保護（超壓+人工）

泄漏報警全覆蓋（低溫+可燃）

客戶反饋

項目投運3個月后，我們回訪：

問：用著怎么樣？

“穩得很。最冷那幾天，-28℃，設備一點問題沒有。手機上看壓力、液位，一目了然。再也不用天天跑現場了?！?/span>

問：當初為什么選河北泰燃？

“也問了幾家。有的報價低，但一看配置，好多東西沒有。你們報價不是最低的，但每一項都寫清楚，錢花在哪兒一目了然。事實證明，選對了。”

問：有沒有什么建議？

“真要說建議，就是你們那個操作培訓太好了。我們那三個工人，現在基本問題都能自己處理，省心。”

寫在最后：這就是河北泰燃的“交鑰匙”

75天，從一片荒地到一座現代化LNG氣化站。

· 這不是奇跡，是河北泰燃15年行業經驗的積累：我們有自己的設計團隊，懂規范、懂現場

· 我們有自己的施工隊伍，焊工持證、技術過硬

· 我們有自己的調試專家，讓設備在最佳狀態交付

我們有自己的培訓體系，讓客戶真正會操作如果你也正在規劃LNG氣化站項目，不妨聯系河北泰燃。

· 我們可以：幫你免費勘察現場，告訴你“能不能建”

· 給你詳細報價清單，告訴你“錢花在哪兒”

· 帶你看類似案例，告訴你“做成什么樣”

最后，交鑰匙給你，告訴你“只管用”本文由河北泰燃能源科技工程部撰寫，基于張家口萬全鎮LNG氣化站項目真實記錄。歡迎同行交流，歡迎客戶咨詢。
