在天然氣場站、工業燃?xì)夤?yīng)現場，經常能看到一個銀白色的“鐵箱子”連接著各種管道和儀表。這就是今天要聊的主角——CNG減壓撬。

作為天然氣輸配系統的核心設備，CNG減壓撬承擔著將高壓CNG（壓縮天然氣）安全、穩定地降壓輸送到管網的重任。但它內部到底是怎么工作的？為什么同樣是減壓設備，價格卻相差數倍？

本文將用一張流程圖+五個核心部件，讓你徹底搞懂CNG減壓撬。

一、什么是CNG減壓撬？

CNG減壓撬，全稱壓縮天然氣減壓計量撬裝設備，是一種集成化的燃?xì)庹{(diào)壓裝置。它將減壓閥、換熱器、流量計、安全閥、控制系統等集成在一個撬裝底座上，實現“即插即用”。

簡單來說，它的作用是：

輸入： 高壓CNG（通常20-25MPa）
輸出： 低壓天然氣（通常0.2-0.4MPa，可根據需求調節）
附加功能： 計量、加熱、安全保護

二、一張圖看懂CNG減壓撬工作原理

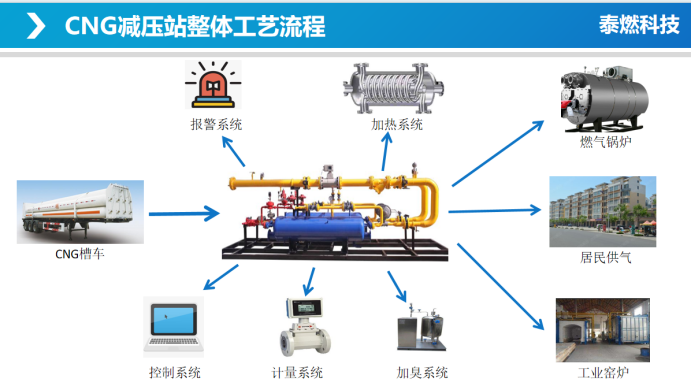

下面這張流程圖，展示了CNG從“進站”到“出站”的全過程：

工作流程詳解：

第1步：高壓進站
CNG長管拖車將25MPa的高壓天然氣輸送至減壓撬入口，經過緊急切斷閥進入撬體。

第2步：一級減壓
高壓氣體進入一級調壓閥，壓力從25MPa降至10-15MPa。這個過程會產生焦耳-湯姆遜效應——?dú)怏w急劇膨脹導致溫度驟降。

第3步：換熱加熱
降溫后的氣體進入水浴式換熱器（或空溫式），通過熱水循環加熱，防止后續管路凍堵。這是北方用戶最關注的環節。

第4步：二級減壓
加熱后的氣體進入二級調壓閥，精準調節至目標壓力（如0.2-0.4MPa），滿足終端設備需求。

第5步：計量加臭
經渦輪流量計精準計量后，加臭機按比例注入四氫噻吩（臭味劑），確保泄漏可被及時發現。

第6步：輸送用戶
最后，穩定、計量準確的天然氣進入廠區管網，供鍋爐、窯爐等設備使用。

三、CNG減壓撬的5大核心部件

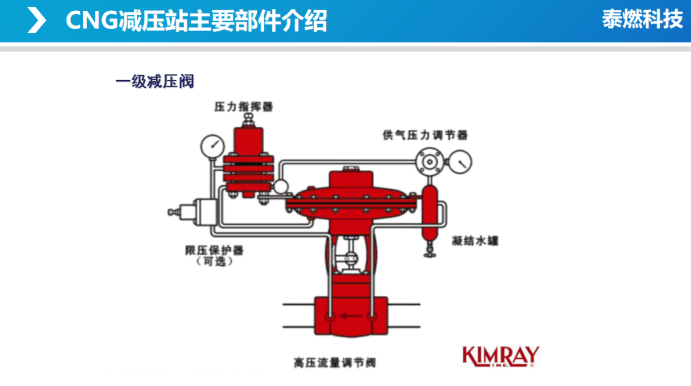

1. 調壓閥（減壓閥）—— 撬體的“心臟”

負責將高壓氣體降至設定壓力。優質調壓閥具有穩壓精度高、響應速度快、關閉嚴密等特點。河北泰燃采用的進口/國產高端調壓閥，穩壓精度可達±1%。

2. 換熱系統 —— 北方的“保暖衣”

水浴式換熱器通過熱水循環加熱天然氣，空溫式汽化器則利用空氣換熱。河北泰燃針對北方客戶，標配雙路換熱系統，即使-30℃也能穩定運行。

3. 安全切斷閥 —— 24小時“保安”

當出口壓力超壓或欠壓時，安全切斷閥會在0.1秒內自動切斷氣源，確保下游安全。河北泰燃所有撬體均配備雙重安全保護（超壓切斷+安全放散）。

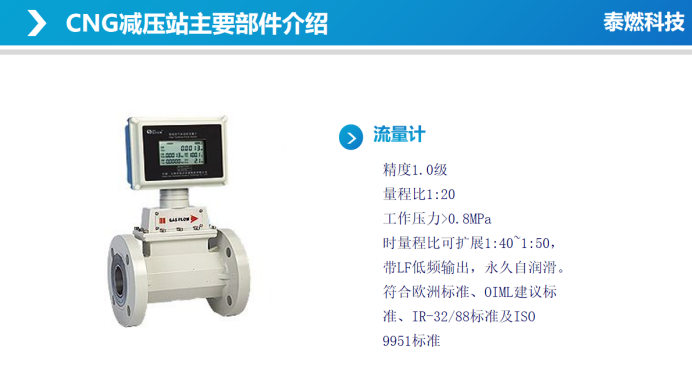

4. 流量計 —— 企業的“賬本”

渦輪流量計或羅茨流量計精準計量用氣量，數據可遠傳至中控室。河北泰燃提供物聯網遠傳選項，手機APP實時查看用氣數據。、

5. 撬裝底座 —— 設備的“地基”

采用H型鋼焊接+防銹處理，強度高、耐腐蝕。所有接口標準化設計，現場僅需連接進出口管道即可使用，安裝僅需2-3小時。

四、CNG減壓撬的應用場景

1. 城市燃?xì)庹{(diào)峰站

當管道氣不足時，CNG減壓撬作為補充氣源，保障居民用氣。

2. 工業園區“煤改氣”

為陶瓷、玻璃、紡織等企業提供穩定燃?xì)?，替代煤炭、重油?/span>

3. 偏遠地區供氣

遠離管網的工廠、酒店，通過CNG槽車供氣，減壓撬就地使用。

4. 備用氣源

可中斷用戶配備CNG減壓撬，作為管道檢修時的備用氣源。

五、選購CNG減壓撬的4個關鍵指標

1. 流量范圍

根據用氣設備總負荷確定，通常留10-20%余量。常見規格：500Nm3/h、1000Nm3/h、2000Nm3/h等。

2. 進出口壓力

明確進氣壓力（通常20-25MPa）和出氣壓力（根據用戶設備確定）。河北泰燃可定制0.05-0.8MPa任意壓力等級。

3. 加熱方式

南方可選空溫式（利用空氣換熱，節能）；北方必須選水浴式（帶熱水循環，防凍堵）。河北泰燃提供“空溫+水浴”雙模方案。

4. 材質與標準

閥體、管道材質須符合GB/T 9711標準，安全閥須有特種設備制造許可證。河北泰燃所有產品均通過ISO9001質量體系認證。

六、為什么選擇河北泰燃？

? 15年行業經驗

河北泰燃能源科技專注天然氣撬裝設備研發生產，服務超過500家工礦企業，產品遍布全國。

? 全流程自主生產

從設計、焊接、組裝到調試，全流程自主完成，關鍵工序100%檢測，確保每臺設備穩定可靠。

? 定制化解決方案

根據用戶氣源條件、用氣設備、現場環境，提供一對一設計，不搞“一刀切”標準品。

? 快速響應的售后服務

2小時響應，24小時上門（500公里內），備件庫常年儲備，確保用戶不停氣。

七、常見問題解答

Q1：CNG減壓撬和LNG氣化撬有什么區別？
A：CNG減壓撬處理的是壓縮天然氣（氣態），LNG氣化撬處理的是液化天然氣（液態）。兩者氣源不同，設備結構也不同。

Q2：一套CNG減壓撬能用多少年？
A：正常維護下，主體結構設計壽命20年以上，調壓閥等易損件根據使用頻率3-5年更換。

Q3：設備到貨后，安裝復雜嗎？
A：非常簡單！撬裝設備出廠前已完成內部管路連接和調試，現場只需接通進出口管道、電源即可，2-3小時完成安裝。

Q4：可以遠程監控運行狀態嗎？
A：可以。河北泰燃標配數據采集模塊，可選配物聯網遠傳功能，手機APP實時查看壓力、流量、溫度等數據。
